◆〈〈〈 解説 〉〉〉---------------------------------------------------------------------------
OPManagerでは、３Dラックビュー機能を使って、装置のラック収容イメージをビジュアル表示できる。
３Dラックビューは以下の手順で作成を行う。
①ラック作成 ：
②３Dフロア作成 ：
③ガジェット追加による [ ホーム ] ビューへの３Ｄラックビューの配備
今回は、以下の設定にて3Dラックビューを作成する。
ラック数 ： 3 ラック （高さ ： 30 U ）ラック① （収容機器数 ： 2 台 ）
ラック名 ： Rack01
収容機器①コンピュータ名 ： OpManager （ 1 U ）
収容機器②コンピュータ名 ： Nas （ 8 U ）
ラック② （収容機器数 ： 3 台 ）
ラック名 ： Rack02
収容機器①コンピュータ名 ： Server1 （ 1 U ）
収容機器②コンピュータ名 ： Server2 （ 2 U ）
収容機器③コンピュータ名 ： Server3 （ 4 U ）
ラック③ （収容機器数 ： 3 台 ）
ラック名 ： Rack03
収容機器①コンピュータ名 ： Server4 （ 1 U ）
収容機器②コンピュータ名 ： Server5 （ 2 U ）
ラック名 ： Rack03
収容機器①コンピュータ名 ： Server4 （ 1 U ）
収容機器②コンピュータ名 ： Server5 （ 2 U ）
収容機器③コンピュータ名 ： Server6 （ 3 U ）
フロア名 ： Room1
フロアサイズ ： 7 × 4 タイルサイズ ： 1 × 1
フロア① （収容ラック数 ： 3 ラック ）
収容ラック①ラック名 ： Rack01
収容ラック②ラック名 ： Rack02
収容ラック③ラック名 ： Rack03
◆〈〈〈 ①ラック作成手順 〉〉〉-------------------------------------------------------------------------
1. ブラウザからOpManagerにログイン。
2. ［ ホーム ］ タブの ［ 概要 ］ 画面が表示。
『 ラック作成 』－『 ラックの追加 』を選択。
3. ［ ラック作成 ］ 画面が表示。
［ ラック名 ］ に 『 Rack01 』 を入力。
［ ラックの高さ ］ を 『 30 』 に設定。
『 次へ 』 をクリック。
4. ［ 収容装置選択 ］ 画面が表示。
［ すべての装置 ］ リストから以下の 2 装置をドラックし、にラックにドロップし、右クリックで装置の高さを選択。
ドラック対象装置 ： OpManager （ 1 U ）、Nas （ 8 U ）
『 保存 』 をクリック。
5. ［ ラック編集 ］ 画面がに遷移。
［ メニュー ］ アイコンをクリック。
『 終了 』 をクリック。
6. ［ ラックビュー ］ 画面が表示。
上記の手順を繰り返して、『 Rack02 』、『 Rack03 』 を作成する。
◆〈〈〈 ②３Dフロア作成手順 〉〉〉-------------------------------------------------------------------------
1. ［ ホーム ］ タブの ［ 概要 ］ 画面が表示の状態から。
『 ３Ｄフロア作成 』－『 フロアの追加 』を選択。
『 ３Ｄフロア作成 』－『 フロアの追加 』を選択。
2. ［ フロア作成 ］ 画面が表示。
［ フロア名 ］ に 『 サーバ室 』 を入力。
［ フロアサイズ ］ を 『 7 × 4 』 に設定。
［ タイルサイズ ］ を 『 1 × 1 』 に設定。
『 次へ 』 をクリック。
3. ［ 収容装置選択 ］ 画面が表示。
［ すべてのラック ］ リストから以下の 3 ラックをドラックし、にラックしフロアにドロップ。
ドラック対象ラック ： Rack01、Rack02、Rack03
『 保存 』 をクリック。
4. ［ ３Ｄラックビュー ］ 画面が表示。
ラック構成状態を確認。
※表示されているURLを記録しておく。
『 http://192.168.91.134/map/3DView.do?floorId=301&floorName=Room1 』
『 OpManager 』 をクリック。
※ ［ ホーム ］ 画面に復帰。
◆〈〈〈 ②３Ｄラックビューの配備 〉〉〉-------------------------------------------------------------------------
1. ［ ホーム ］ タブの ［ 概要 ］ 画面が表示の状態から。
［ ３Ｄラックビュー ］のサンプルウィジェット右上の『 ▼ 』をクリックし、『 削除 』を選択。
※ウィジェット削除確認ウィンドウが表示。
『 OK 』 をクリック。
［ ３Ｄラックビュー ］のサンプルウィジェット右上の『 ▼ 』をクリックし、『 削除 』を選択。
※ウィジェット削除確認ウィンドウが表示。
『 OK 』 をクリック。
2. ［ ホーム ］ タブの ［ 概要 ］ 画面が再表示。
※［ ３Ｄラックビュー ］のサンプルウィジェットが削除されたことを確認。
『 アクション 』をクリックし、『 ウィジェットの追加 』を選択。
※［ ３Ｄラックビュー ］のサンプルウィジェットが削除されたことを確認。
『 アクション 』をクリックし、『 ウィジェットの追加 』を選択。
3. ［ ウィジェットの追加 ］ 画面が再表示。
『 一般（マップビュー／その他） 』『 ウカスタムＨＴＭＬ／テキスト 』をチェック。
『 追加 』 をクリック。
『 一般（マップビュー／その他） 』『 ウカスタムＨＴＭＬ／テキスト 』をチェック。
『 追加 』 をクリック。
4. ［ ホーム ］ タブの ［ 概要 ］ 画面が再表示。
※追加されたウィジェットも表示。
追加されたウィジェット［ カスタムＨＴＭＬ／テキスト ］ 画をドラックして右側に移動。

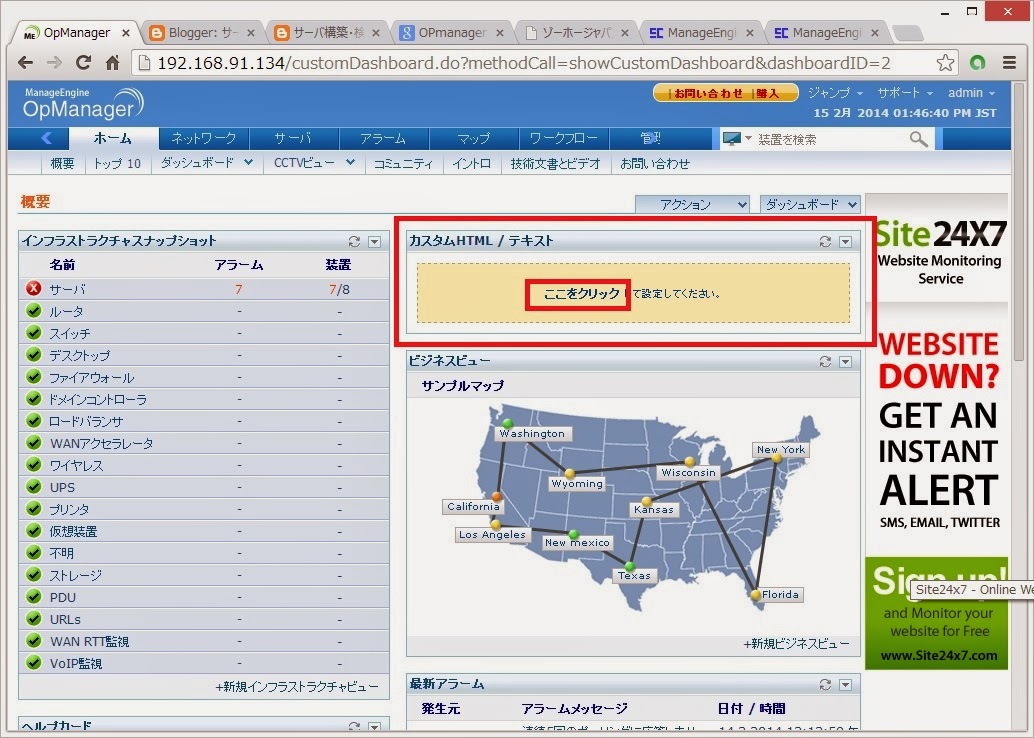

ウィジェット内の『 ここをクリック 』 をクリック。
※追加されたウィジェットも表示。
追加されたウィジェット［ カスタムＨＴＭＬ／テキスト ］ 画をドラックして右側に移動。
ウィジェット内の『 ここをクリック 』 をクリック。
5. ［ ウィジェットの編集 ］ ウインドウが表示。
名前に『 Room1-3Dビュー 』 を入力。
Htmlテキストに
『<iframe src='[3ＤラックビューURL]' frameborder='0' scrolling='no' width='614px' height='362px'/></iframe> 』
を入力。
※[3ＤラックビューURL]には3Dラックビュー作成時に記録したURL
『http://192.168.91.134/map/3DView.do?floorId=301&floorName=Room1』
を記載。
『 実行 』 をクリック。
名前に『 Room1-3Dビュー 』 を入力。
Htmlテキストに
『<iframe src='[3ＤラックビューURL]' frameborder='0' scrolling='no' width='614px' height='362px'/></iframe> 』
を入力。
※[3ＤラックビューURL]には3Dラックビュー作成時に記録したURL
『http://192.168.91.134/map/3DView.do?floorId=301&floorName=Room1』
を記載。
『 実行 』 をクリック。
4. ［ ホーム ］ タブの ［ 概要 ］ 画面が再表示。
※3Dラックビュー [ Room1-3Dビュー ] がウィジェットとして表示。
★３Ｄラックビューの作成終了。
次回はビジネスビューの作成。。。。
